線性模組是一種直線傳動裝置,主要有兩種方式。一種是滾珠絲杠和直線導軌組成,另一種是用同步帶及同步帶輪組成。其使用范圍廣,安裝方便,精度高,以為廣大的用戶所接受!省去了自己制作直線運動的機構的具體環節。
計算基礎




|
使用條件 |
運行速度 |
負載系數 fw |
|
無沖擊負載和振動 |
v < 0.25 m/s |
1.0 ... 1.2 |
|
低沖擊負載和振動 |
0.25 m/s ≤ v < 1 m/s |
1.2 ... 1.5 |
|
適中的沖擊負載和振動 |
1 m/s ≤ v < 2 m/s |
1.5 ... 2.0 |
|
強沖擊負載和振動 |
v ≥ 2 m/s |
2.0 ... 3.5 |
額定使用壽命(單位:小時)

滾珠絲杠傳動機構或固定軸承的使用壽命

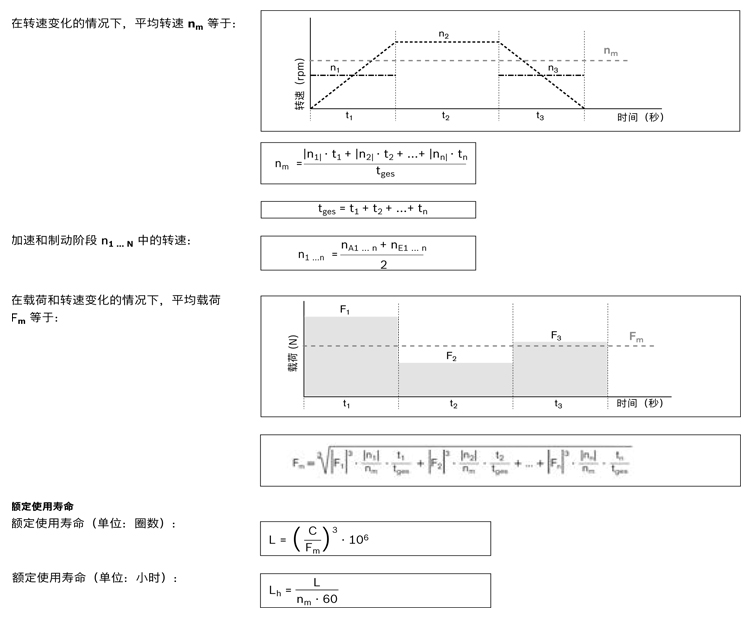

在變化的工作條件下(變化的轉速和載荷),必須在使用壽命計算中使用平均載荷 Fm 和平均速度 nm。

驅動設計
基礎

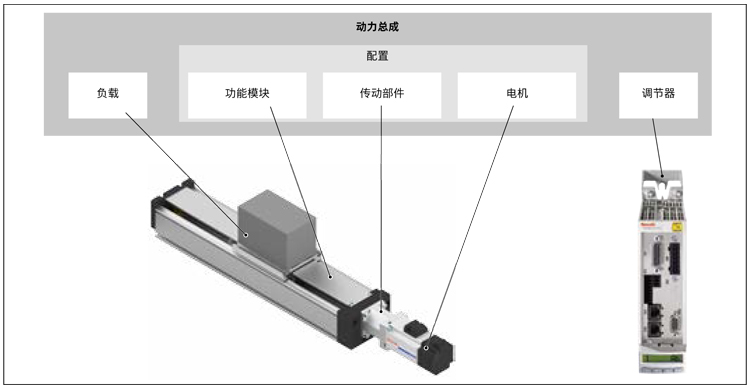

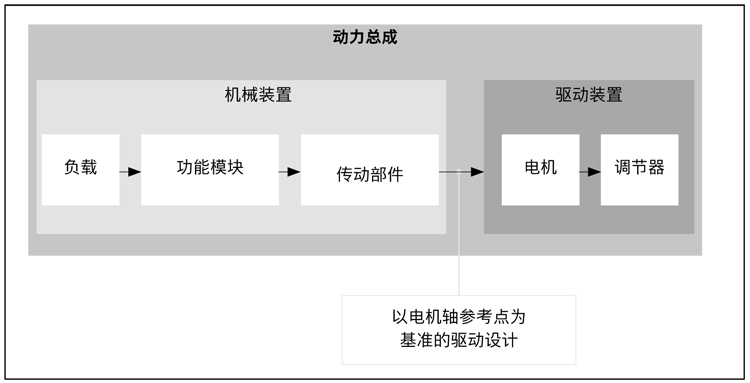

驅動設計時,可以將動力總成分為機械裝置和驅動裝置部分。
機械裝置部分包括線性系統組件和傳動部件(齒形帶聯動器、聯軸器)以及考慮到負載。具有相應功率值的電機調節器組合稱之為電動驅動裝置。
電動驅動裝置的設計或尺寸定義在電機軸的參考點上進行。
驅動設計時,必須考慮到*限值和基本值。必須遵守*限值,以防止機械組件損壞。

機械裝置的技術數據和公式符號
必須為所有組件(線性系統、聯軸器、齒形帶聯動器)使用相應*大許用驅動轉矩和速度*限值以及摩擦力矩和轉動慣量基本值。
在考慮驅動設計的基礎時,下列的技術數據及其所屬的公式符號用于機械裝置部分。下表中的數據都列在"技術數據"章節中,或者通過后續
頁上的公式計算所得。
